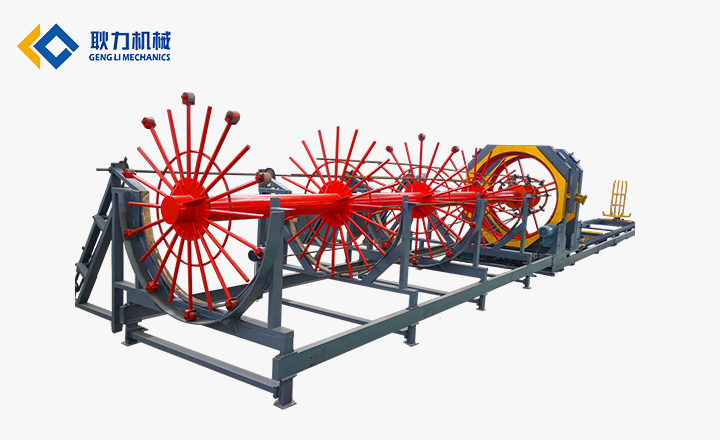

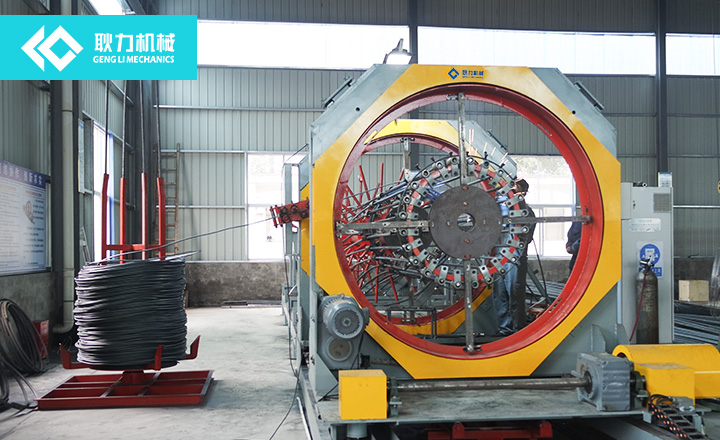

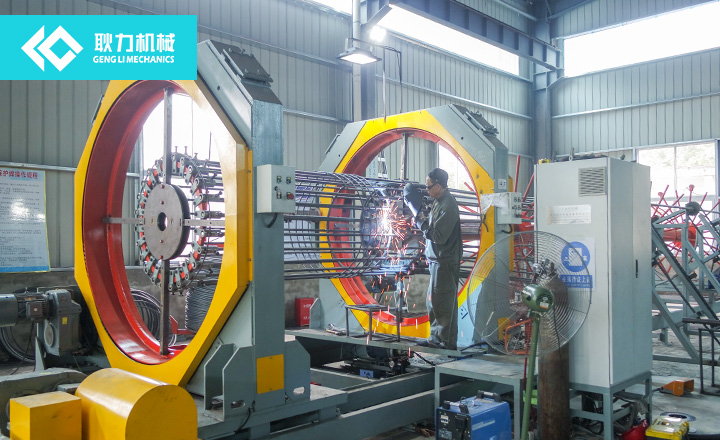

該設備可自動一次性成型長度為2m-27m的鋼筋籠,并配有自主知識產權的智能化焊接機械手,比手工綁扎籠子生產效率高、節省材料,籠子堅固,外形標準。廣泛應用于大型橋梁、高速鐵路建設等領域的灌注樁施工中。
型號 | BPM-1250 | BPM-1500 | BPM-2000 | BPM-2500 | |||||||||||||
鋼筋籠樁徑 | 200-1250 | 300-1500 | 4000-2000 | 4000-2500 | |||||||||||||
鋼筋籠長度 | 12 | 18 | 24 | 27 | 12 | 18 | 24 | 27 | 12 | 18 | 24 | 27 | 12 | 18 | 24 | 27 | |
最大重量 | 3000 | 4500 | 6000 | 8000 | |||||||||||||
鋼筋籠長度 | 14-24 | ||||||||||||||||
盤筋直徑 | Φ5-Φ16 | ||||||||||||||||
繞筋間距 | 50-500 | ||||||||||||||||
主筋直徑 | Φ12-Φ40 | ||||||||||||||||
液壓站壓力(Mpa) | 10 | ||||||||||||||||
額定總功率 | 13 | 15 | 23 | 23 | |||||||||||||
外形尺寸 | 長 | 28.5 | 38.5 | 46.5 | 55 | 27.5 | 38.5 | 46.5 | 54.5 | 27.5 | 38.5 | 46.5 | 54.5 | 29 | 42 | 50 | 59 |
寬 | 5 | 5 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5.5 | 8 | 8 | 8 | 8 | 8.5 | 8.5 | 8.5 | 8.5 | |
高 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 2.5 | 2.5 | 3.3 | 3.3 | 3.3 | 3.3 | 3.5 | 3.5 | 3.5 | 3.5 | |
設備重量 | 7000 | 9300 | 10000 | 11300 | 12500 | 16000 | 18000 | 20000 | 18000 | 21000 | 24000 | 28500 | 20000 | 26500 | 33000 | 39500 |
